전기는 어떻게 우리 집까지 올까? – 가정용 전력의 이동 경로

1️⃣ 발전소: 전기의 시작점

키워드: 발전소, 전력 생산, 에너지 변환

전기는 우리 일상에서 너무 당연하게 여겨지는 존재지만, 그것이 어디서 어떻게 시작되는지를 아는 사람은 드물다. 그 시작점은 바로 ‘발전소’다. 발전소는 다양한 형태의 에너지를 전기에너지로 변환하는 설비다. 대표적으로 화력, 원자력, 수력, 태양광, 풍력 발전소 등이 있다. 한국의 경우 전체 전력 생산의 상당 부분을 화력과 원자력이 차지하고 있으며, 신재생에너지 비중은 점차 확대되는 추세다.
화력발전소의 경우, 석탄이나 천연가스를 연소시켜 발생한 열로 물을 끓여 고온 고압의 증기를 만들고, 이 증기로 터빈을 돌려 전기를 생산한다. 이 과정은 결국 ‘열에너지 → 운동에너지 → 전기에너지’로의 변환이다. 발전소에서 생산된 전기는 약 15만~76만 볼트(V)의 초고압으로 송출되며, 이는 장거리 송전에 적합하도록 전력 손실을 줄이기 위한 전략이다. 이렇게 생성된 전기는 전국 곳곳으로 퍼지기 위해 다음 단계인 송전 설비로 이동하게 된다.



2️⃣ 송전망: 초고압 전력의 고속도로

키워드: 송전탑, 변전소, 전력 손실 최소화

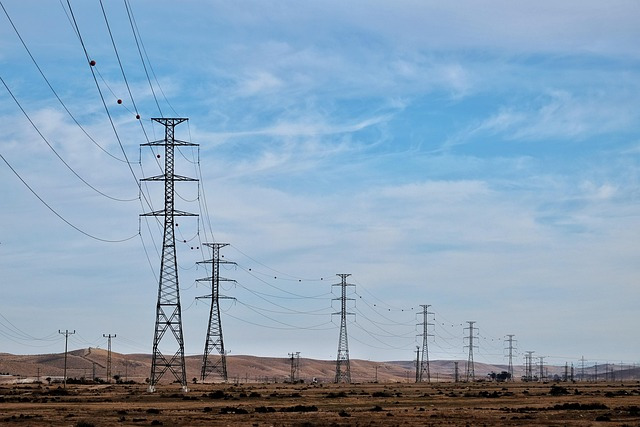

발전소에서 생산된 고압 전기는 ‘송전탑’이라는 거대한 철제 구조물을 통해 이동하게 된다. 이 송전망은 전기를 먼 거리까지 효율적으로 보내는 데 핵심적인 역할을 한다. 일반적으로 송전 전압은 154kV, 345kV, 심지어 765kV에 이르는 초고압 수준으로 설정되는데, 이는 송전 중 전력 손실(전류가 흐를 때 발생하는 열손실)을 최소화하기 위함이다. 전압을 높이면 전류가 줄어들고, 이로 인해 손실도 줄어든다.
전기는 송전선을 따라 수백 킬로미터를 이동하면서 중간중간 ‘변전소’를 통과한다. 변전소는 전력의 전압을 조절하거나 전류의 흐름을 분산·전환하는 역할을 한다. 특히 사고나 이상 발생 시 차단 기능도 수행하여, 송전 계통의 안정성과 연속성을 유지한다. 이처럼 송전망은 전기의 “고속도로” 역할을 하며, 발전소에서 생산된 에너지를 전국 각지로 빠르고 안전하게 분배하는 필수 인프라다.



3️⃣ 배전망: 전기를 도시로 분배하다

키워드: 배전, 변압기, 전압 강하

초고압으로 이동해온 전기는 곧바로 우리 가정에서 사용할 수는 없다. 가정에서 사용하는 전기는 보통 220V 수준인데, 송전망에서 흐르던 수십만 볼트의 전압을 그대로 사용할 수는 없다. 그래서 ‘배전’이라는 과정을 통해 전압을 단계적으로 낮춘 후 각 가정으로 공급하게 된다.
도시 곳곳에 위치한 ‘변전소’에서는 먼저 초고압 전력을 중압(보통 22.9kV)으로 낮추고, 다시 ‘배전용 변압기’를 통해 최종적으로 220V 또는 110V로 변환한다. 이 배전망은 전봇대 위의 전선망, 땅속의 지중선 등 다양한 방식으로 구성되며, 각 건물로 연결된다. 변압기는 가정이나 건물 외벽에 설치되며, 외부 전압을 실내에 적합한 수준으로 맞춰주는 역할을 한다.
이러한 배전 시스템은 단순히 전기를 분배하는 것을 넘어서, 안정성·효율성·보안성까지 고려된 고도의 기술 시스템이다. 예를 들어 정전이 발생했을 때 일부 구역만 차단되는 ‘구역 차단 시스템’도 배전망 설계에 포함된 기술 중 하나다.



4️⃣ 실내 전기 배선: 우리가 만나는 전기의 최종 단계

키워드: 차단기, 콘센트, 실내 배선, 전기 안전

배전망을 거친 전기는 드디어 각 가정 내부로 유입된다. 이때 중심이 되는 장치는 ‘차단기’가 설치된 배전반이다. 차단기는 전기 과부하, 누전, 단락 등 위험 상황이 발생했을 때 전류를 자동으로 차단해 화재나 감전 등의 사고를 예방하는 역할을 한다. 가정용 전기 시스템은 이 배전반을 기준으로 각 방과 공간에 전기를 분배하는 구조를 가진다.
전기는 천장 속, 벽 속에 숨겨진 전선망을 따라 조명, 스위치, 콘센트로 흐르며, 우리가 사용하는 각종 전자기기와 연결된다. 예를 들어 스마트폰 충전기, 전자레인지, 세탁기 등은 벽의 콘센트를 통해 전기와 연결되어 동작하게 된다.
이 모든 과정은 눈에 보이지 않지만 고도로 설계된 시스템으로 작동된다. 만약 벽 내부 전선이 낡거나 절연이 손상될 경우, 작은 누전이 화재로 이어질 수 있기 때문에 주기적인 점검과 관리도 매우 중요하다.
우리가 단순히 플러그를 꽂는 그 순간에도, 수백 킬로미터를 거쳐 온 전기의 여정과 수많은 기술자들의 노력이 깃들어 있다는 사실은 많은 사람들이 간과하고 있는 부분이다.





🧠 요약 정리

전기는 발전소에서 만들어져 초고압 송전망을 통해 이동하고, 지역 변전소와 배전망을 거쳐 낮은 전압으로 조정된 후, 실내 전선과 콘센트를 통해 우리가 사용하는 전자기기에 도달한다. 이 모든 여정은 전력 손실을 줄이고, 안전하게 공급하기 위한 수많은 시스템과 기술의 집약체다.
